DOPA® 6 – der „Tank im Tank“
Machen Sie Ihre
Tankanlagen
zukunftssicher –
Mit DOPA® 6
Der Wandel kommt in großen Schritten: Die Einführung neuer synthetischer und nachhaltiger Kraftstoffe steht bevor. Doch die meisten herkömmliche Tanks sind nicht dafür ausgelegt und verfügen über keine Zulassung für diese modernen Kraftstoffe.
Hier setzt DOPA® 6 an – die innovative, doppelwandige Leckschutzauskleidung für metallische Tanks, die seit Jahren erfolgreich in der Petrochemie eingesetzt wird.
Entwickelt und patentiert von der WOLFTANK Group bietet KH Tank- & Korrosionsschutz als Exklusivpartner ganzheitliche Lösungen mit DOPA® 6. Damit erhalten Sie nicht nur umfassenden Schutz vor Leckagen und Korrosion, sondern auch maximale Sicherheit und Flexibilität für die Zukunft.
Mit DOPA® 6 können Sie nicht nur auf zuverlässige Qualität setzen, sondern auch Kraftstoffe flexibel umlagern – ganz nach Bedarf und ohne Einschränkungen.
DOPA® 6 Vorteile
Höchste Sicherheit
DOPA® 6 erfüllt die strengen Anforderungen der DIBt-Zulassung Z-65.30-486 und bietet damit eine zertifizierte Sicherheit für die Lagerung gefährlicher Flüssigkeiten und moderner Kraftstoffe.
Chemische Beständigkeit
Das System schützt Ihre Lagertanks effektiv vor aggressiven Medien und sorgt für einen zuverlässigen Korrosionsschutz – ideal für anspruchsvolle Einsatzbedingungen.
Zukunftssicher
Perfekt geeignet für die Lagerung von synthetischen Kraftstoffen, HVO und E-Fuels. Bereiten Sie Ihre Lagertanks auf die Anforderungen von morgen vor.
Bewährt in der Petrochemie
DOPA® 6 hat sich über viele Jahre hinweg in der Petrochemie und bei führenden Kontraktoren als zuverlässige Lösung etabliert.
Hochwertig und zuverlässlich
Dank unserer langen Gewährleistung können Sie sicher sein, dass Sie auf höchste Qualität und Zuverlässigkeit setzen. Zusätzlich garantieren wir eine schnelle Lieferung nach Auftragserteilung.
6 Schichten.
Ein Ziel.
Maximale
Sicherheit.
DOPA® 6
RUNDUM-SCHUTZ FÜR IHRE LAGERTANKS ANLAGEN.

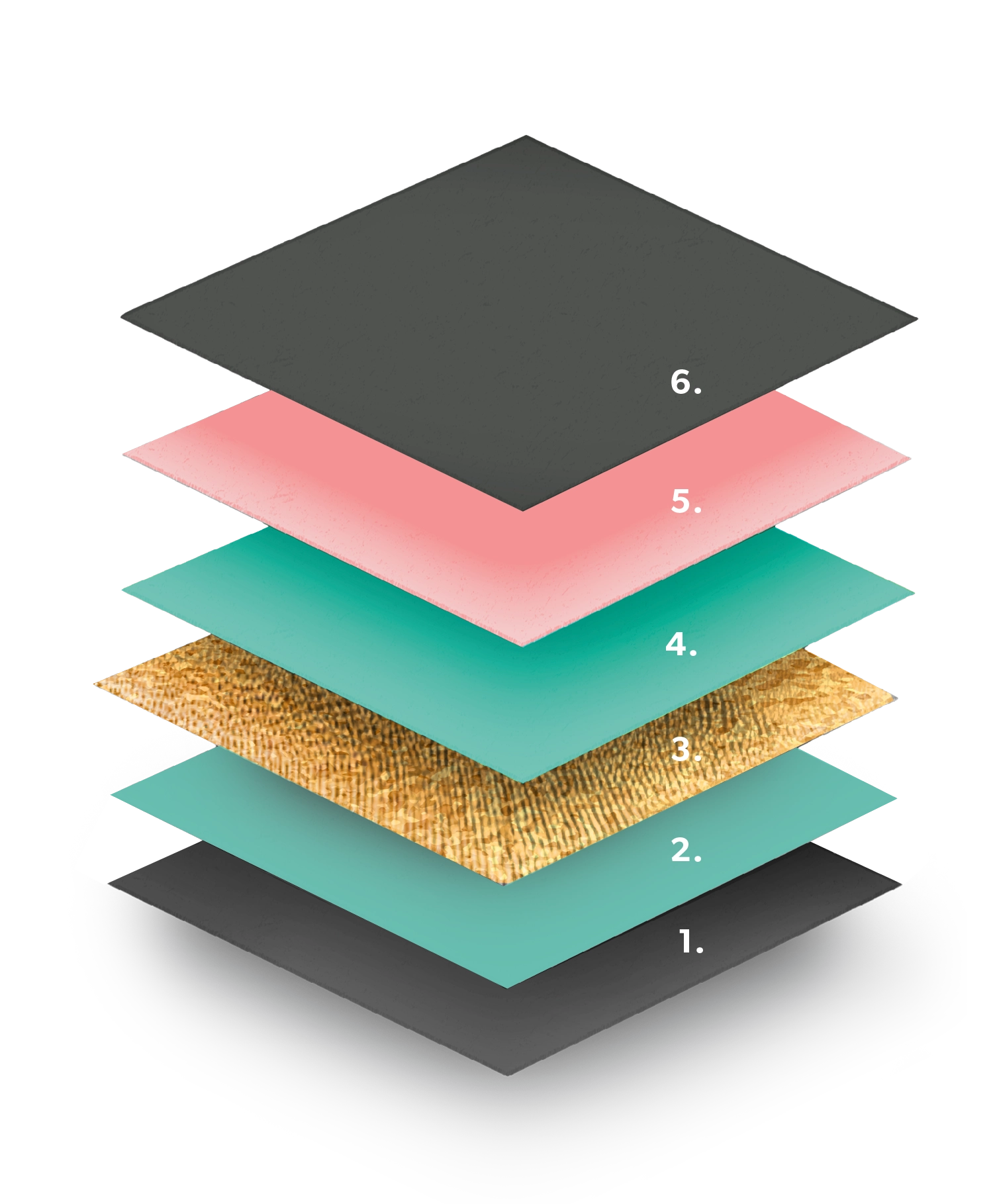

Der Systemaufbau umfasst mehrere Schichten, die zusammen eine dauerhafte und zuverlässige Abdichtung bilden.
1. Tankmantel/Tankboden
Vor der Beschichtung wird der Tankmantel und Tankboden durch ein Strahlverfahren gründlich gereinigt. Rost, Schmutz und andere Verunreinigungen werden entfernt, um eine optimale Haftung der Beschichtungsmaterialien zu gewährleisten. Diese Vorbereitung ist entscheidend für die Langlebigkeit und Effektivität des Systems.
2. Glasfaser – Laminat
Glasfaserverstärker Kunststoff (GFK) wird maschinell mittels 2K- Hot Spray Anlage eingespritzt. Die Glasfasern werden Biaxial über einen Hexler mittels Roving in das flüssige vorgewärmte Harz eingebracht. Dies dient zur Stabilisierung der Tankinnenwand.
3. Noppenfolie (Überwachungsraum)
Eine strukturierte Aluminium-Noppenfolie wird als Trennschicht eingesetzt. Diese Folie schafft den Überwachungsraum zwischen den Wänden, in dem durch die Vakuumpumpe ein Unterdruck erzeugt wird. Der zwischen den Schichten entstandene Überwachungsraum wird durch ein Vakuumleckanzeigesystem permanent überwacht. Bei einer Undichtheit in einer der beiden Wände wird der Unterdruck im Überwachungsraum abgebaut, und ein Alarm wird ausgelöst, um sofortige Maßnahmen zu ermöglichen.
4. Glasfaser – Laminat

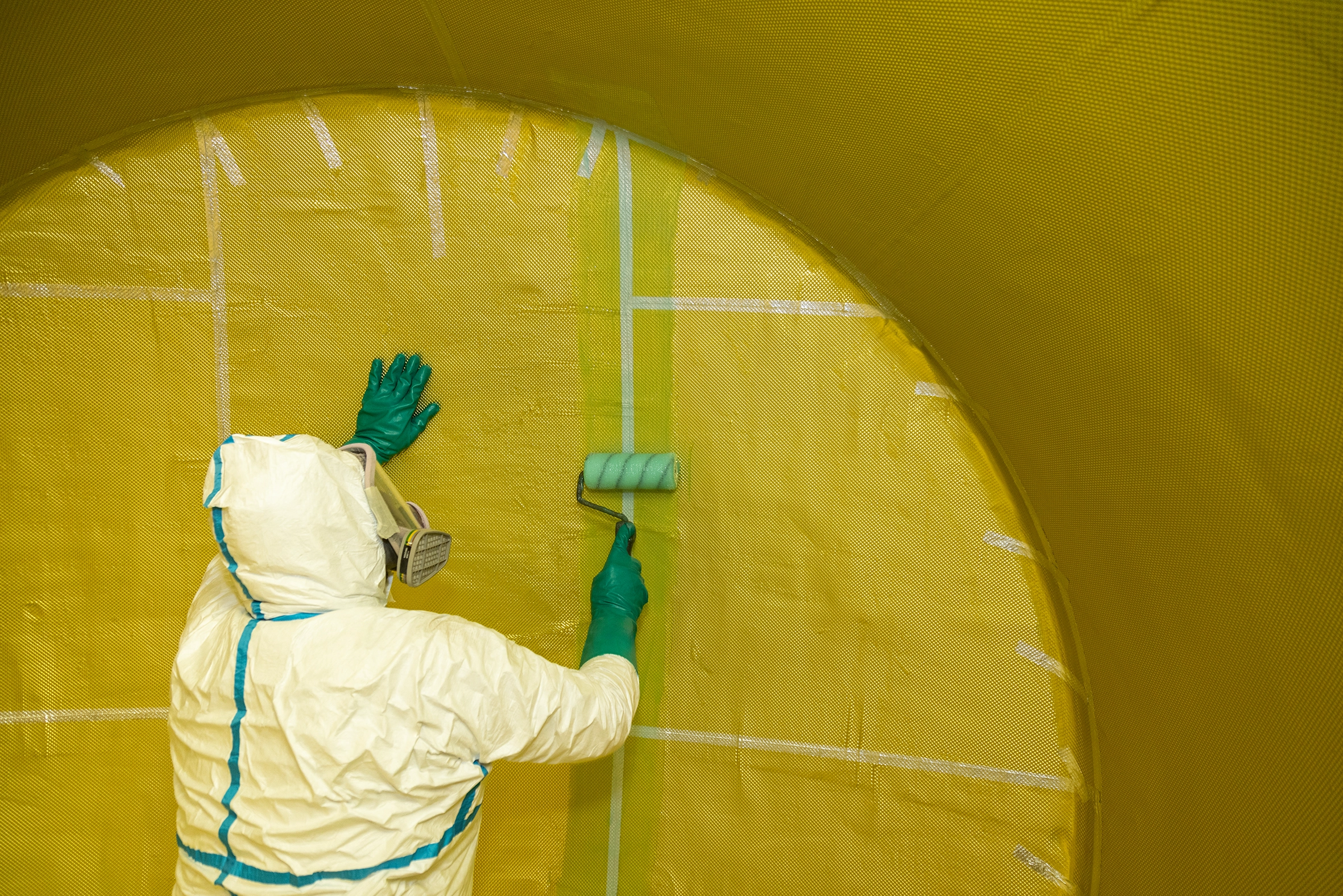

Die Stoßnähte werden mit einem breiten Glasgewebe abgedeckt. Anschließend wird die gesamte Oberfläche der Aluminiumnoppenfolie mit Glasfasern, die sich biaxial im 60°-Winkel kreuzen, und Laminatharz beschichtet.
5. Deckschicht
Die Deckschicht schützt das darunterliegende Laminat vor aggressiven chemischen Medien und erhöht die Beständigkeit des Systems gegen verschiedene Kraftstoffe und Chemikalien.
6. Ableitfähige Endbeschichtung
Abschließend wird die Leitschicht aufgebracht. Diese antistatische Schicht sorgt für die Ableitung elektrostatischer Ladungen und gewährleistet dadurch die Sicherheit des gesamten Systems. Sie verhindert elektrostatische Aufladungen, die zu gefährlichen Situationen führen könnten.
DOPA® 6
Anwendungsbereiche
E-Fuels und
HVO
Ottokraftstoffen nach
DIN EN 228
Biodiesel nach
DIN EN 14214
Bioethanol
E100 und E85
Heizöl EL nach
DIN 51603-1
WARUM DOPA® 6 –
Doppelte Sicherheit
Doppelwandige Leckschutzauskleidung
Das DOPA® 6 System ist eine doppelwandige Leckschutzauskleidung, die speziell für den Schutz von Tanks aus metallischen Werkstoffen entwickelt wurde. Es bietet zuverlässigen Schutz vor Leckagen und Korrosion und gewährleistet somit die sichere Lagerung von wassergefährdenden und brennbaren Flüssigkeiten.
doppelwandigen Struktur

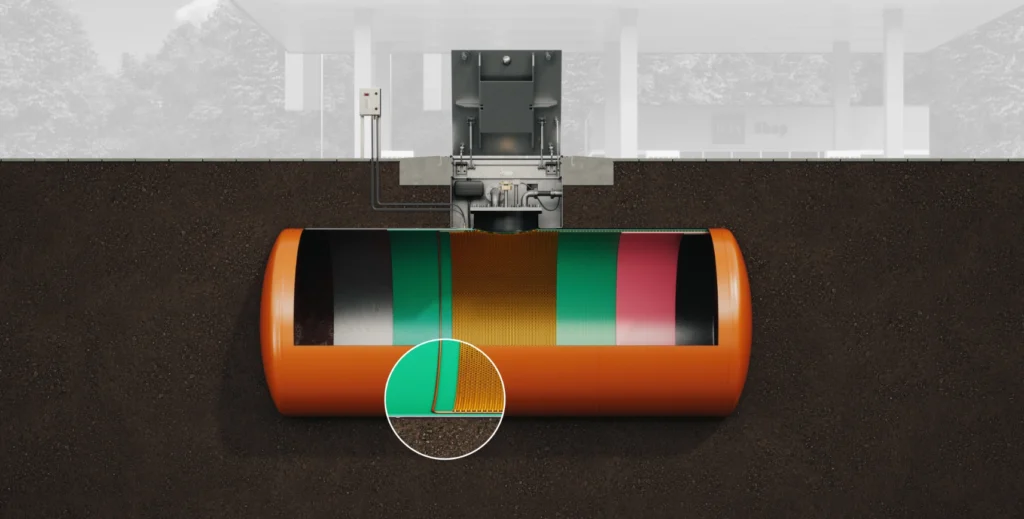

Das DOPA® 6 System schafft mit seiner doppelwandigen Struktur einen „Tank im Tank“ und bietet so umfassenden Schutz vor Leckagen und Beschädigungen. Von innen ist der Tank zuverlässig vor aggressiven Medien und Korrosion geschützt. Gleichzeitig schafft die Doppelwand auch Schutz vor äußeren Einflüssen oder mechanischen Beschädigungen.
Sicherheit auf höchstem Niveau
DOPA® 6 ist mehr als nur eine Innenbeschichtung. Das System schafft durch seine doppelwandige Struktur einen zusätzlichen Überwachungsraum, in dem ein Vakuum für die permanente Überwachung erzeugt wird. Bei Leckagen wird sofort ein Alarm ausgelöst, sodass Sie sofort reagieren können.
Langfristiger Schutz und geringere Wartungskosten
Dank der hohen chemischen Beständigkeit und der robusten Konstruktion schützt DOPA® 6 Ihre Lagertanks dauerhaft vor Schäden. Das System reduziert den Wartungsaufwand und verlängert die Lebensdauer Ihrer Tanks, was zu deutlich geringeren Betriebskosten führt.
Komplettlösungen für Ihre Tankanlagen
Nutzen Sie die Kombination aus DOPA® 6 Leckschutzauskleidung und unserer Domschacht-Sanierung mit TPS Tank Protection Shield®. So erhalten Sie eine umfassende Sanierungslösung für Ihre Tankanlagen, die Sie bestens für die Zukunft rüstet.
Unsere
Prüfungen und
Dokumentation
gemäß DIBt
Um die sichere und dauerhafte Funktion der DOPA® 6 Leckschutzauskleidung zu gewährleisten, führen wir umfassende Prüfungen gemäß den Vorgaben DIBt durch und dokumentieren diese sorgfältig. Alle Ergebnisse dieser Prüfungen werden umfassend dokumentiert, um eine lückenlose Nachverfolgbarkeit und Qualitätssicherung zu gewährleisten. So stellen wir sicher, dass Ihre Tankanlagen mit dem DOPA® 6 System langfristig sicher und zuverlässig betrieben werden können.
Dichtheitsprüfung des Überwachungsraums
Der neu Überwachungsraum, der durch die Aluminium-Noppenfolie geschaffen wurde, wird mit einem Unterdruck von mindestens 600 mbar auf Dichtheit geprüft. Ein Manometer und eine Vakuumpumpe werden an den entsprechenden Stutzen „Messen“ und „Saugen“ angeschlossen. Der Unterdruck muss konstant gehalten werden, um die Integrität des Überwachungsraums zu bestätigen.
Schichtdickenprüfung
Nach dem Aufbringen der Deckschicht wird die Dicke der Beschichtung an verschiedenen Stellen gemessen. Die Deckschicht muss mindestens 0,5 mm dick sein. Dies stellt sicher, dass die Beschichtung den erforderlichen Schutz bietet.
Porenprüfung der Deckschicht
Auch die Deckschicht wird mit einem Hochspannungsgerät auf Poren und andere Defekte geprüft. Hierbei wird eine Prüfspannung von bis zu 50 kV verwendet, um sicherzustellen, dass die Deckschicht keine Schwachstellen aufweist und optimalen Schutz bietet.
Härteprüfung
Die Härte der Deckschicht wird gemäß DIN 53505 geprüft. Diese Prüfung gewährleistet die mechanische Stabilität der Deckschicht.
Oberflächenwiderstand und
Erdableitwiderstand der Leitschicht
- Der Oberflächenwiderstand der Leitschicht wird nach DIN IEC 60167 bei einer Prüfspannung von 100 V gemessen. Der Widerstand darf 10 hoch 9 Ω nicht überschreiten, um die antistatische Funktion zu gewährleisten.
- Der Erdableitwiderstand wird ebenfalls überprüft und muss, abhängig von der Luftfeuchtigkeit, bestimmte Ω Grenzwerte einhalten.
Ihre Voraussetzungen
BAUSEITiGE LEISTUNG:
- Elektrischer Anschluss des LWG an Strom und
ggf. Schaltschrank - Durchgängiges, ausreichend dimensioniertes
Schutzrohr zum Domschacht mit Zugband - Verschließen der Rohrdurchführungen in allen
genutzten Schächten - Bereitstellung von Strom und Wasser
- Freie Zuwegung zur Baustelle
- Tankreinigung und Gasfreimachung
- Anschweißen eines Bogens am Füllrohr
- Verschließen oder Entfernen der Peilstab-Einführung
Durchführung einer Druckprüfung
Wir sorgen mit DOPA® 6
und Erfahrung für sichere, zukunftsfähige Tankanlagen. Von Beratung bis Umsetzung – wir finden Ihre Lösung!
Und Unterstützen während der gesamten Bauphase.
